Насосы ЛМ линейные циркуляционные моноблочные

Цена: от 15 790 руб.
Контакты:
+7 (343) 271-33-99
+7 (343) 271-33-99
e-mail: info@99-t.ru

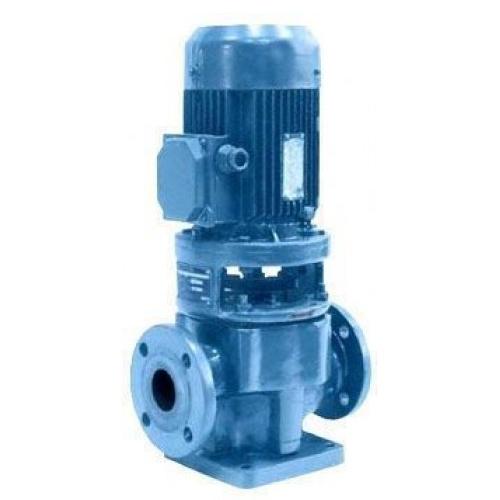

Насосы типа ЛМ — центробежные, одноступенчатые, моноблочные электронасосы с приводом от фланцевого двигателя с удлиненным концом вала или удлинителем.

Перекачиваемая жидкость: предназначены для подачи питьевой воды, чистой воды производственно-технического назначения (кроме морской) с рН6…9 и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размером частиц не более 0,2 мм, в системах отопления и водоснабжения. Подвод и отвод перекачиваемой жидкости — радиальный.

Область применения насосов ЛМ
  • для работы в стационарных условиях для перекачивания чистой воды производственно-технического назначения (кроме морской воды);
  • для работы в стационарных условиях для перекачивания чистых нейтральных жидкостей, имеющих сходные с чистой водой характеристики вязкости и химической активности;
  • в качестве повысительных и циркуляционных насосов в системах отопления и горячего водоснабжения производственных и жилых помещений.

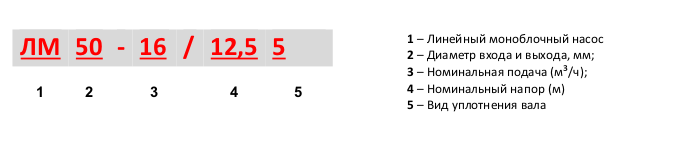

Условные обозначения: например, ЛМ 50-16/12,5, где



Товары
Фото Наименование Цена
Насос ЛМ 100-100/25 Насос ЛМ 100-100/25 120 650 руб.
В корзину
Насос ЛМ 100-100/32 Насос ЛМ 100-100/32 139 350 руб.
В корзину
Насос ЛМ 100-100/40 Насос ЛМ 100-100/40 167 270 руб.
В корзину
Насос ЛМ 100-90/20 Насос ЛМ 100-90/20 100 550 руб.
В корзину
Насос ЛМ 32-3,15/12,5 Насос ЛМ 32-3,15/12,5 31 580 руб.
В корзину
Насос ЛМ 32-3,15/5 Насос ЛМ 32-3,15/5
Насос ЛМ 32-5/28 Насос ЛМ 32-5/28 40 610 руб.
В корзину
Насос ЛМ 32-6,3/20 Насос ЛМ 32-6,3/20 44 090 руб.
В корзину
Насос ЛМ 32-6,3/32 Насос ЛМ 32-6,3/32 47 530 руб.
В корзину
Насос ЛМ 50-10/16 Насос ЛМ 50-10/16 47 170 руб.
В корзину
Насос ЛМ 50-10/45 Насос ЛМ 50-10/45 53 730 руб.
В корзину
Насос ЛМ 50-12,5/20 Насос ЛМ 50-12,5/20 47 290 руб.
В корзину
Насос ЛМ 50-12,5/32 Насос ЛМ 50-12,5/32 53 540 руб.
В корзину
Насос ЛМ 50-12,5/50 Насос ЛМ 50-12,5/50 59 710 руб.
В корзину
Насос ЛМ 50-16/12,5 Насос ЛМ 50-16/12,5 45 450 руб.
В корзину
Насос ЛМ 50-8/3 Насос ЛМ 50-8/3 40 290 руб.
В корзину
Насос ЛМ 65-12,5/8 Насос ЛМ 65-12,5/8 45 850 руб.
В корзину
Насос ЛМ 65-20/25 Насос ЛМ 65-20/25 54 390 руб.
В корзину
Насос ЛМ 65-25/32 Насос ЛМ 65-25/32 61 800 руб.
В корзину
Насос ЛМ 80-25/8 Насос ЛМ 80-25/8 62 920 руб.
В корзину
Насос ЛМ 80-40/20 Насос ЛМ 80-40/20
Насос ЛМ 80-45/28 Насос ЛМ 80-45/28 80 790 руб.
В корзину
Насос ЛМ 80-50/32 Насос ЛМ 80-50/32 82 010 руб.
В корзину
Насос ЛМ 80-60/80 Насос ЛМ 80-60/80

Конструкция насосов типа ЛМ

Центробежные малогабаритные моноблочные, консольные, линейные циркуляционные насосы с сухим ротором и с патрубками в линию;

Электронасос ЛМ представляет собой моноблок, в котором приводной двигатель и насос соединяются между собой с помощью фонаря.

Проточная часть — серый чугун (СЧ20) для основного числа насосов. В ряде насосов (таких, как ЛМ32-5/28, ЛМ32-6,3/32) рабочие колеса проточной части выполнены из нелегированной стали марки Л25 (по ГОСТ 977-88).

Уплотнения вала ЛМ — одинарный мягкий сальник или торцовое.
Патрубки насоса располагаются «в линию» (отсюда и название насоса «линейный»).

Крепятся насосы ЛМ либо на трубопроводе, либо на отдельном фундаменте.

Основное климатическое исполнение — У, УХЛ.
Возможно исполнение на заказ малошумных вариантов, а также насосов в экспортном климатическом исполнении ТВ, ТС на 60 Гц.

Параметры перекачиваемых сред

плотность среды — не более 1050 кг/м3;

кинематическая вязкость среды — до 36 см2/с;

водородный показатель среды (рН) — 6 … 9%;

механические примеси:

объем твердых механических примесей — не более 0,1 %;

размер твердых частиц — не более 0,2 мм;

температура перекачиваемых сред — от 273К до 358К (от 0°С до + 85°С).

Материалы исполнения проточной части насосов типа ЛМ — серый чугун марки СЧ28.

Уплотнение вала насоса — одинарное сальниковое, двойное сальниковое или одинарное торцовое.

Климатическое исполнение и категория размещения — УХЛ4.



Монтаж

Электронасосы типа ЛМ монтируются на трубопроводе. Вес насоса и положение его центра тяжести позволяют произвести монтаж электронасоса любого типоразмера непосредственно на трубопроводе. Как вариант предусмотрена возможность установки насосов на фундамент.

Материалы

Детали проточной части выполнены из серого чугуна (СЧ20), кроме ЛМ 32-6,3/32 и
ЛМ 32-5/28, в которых рабочие колеса выполнены из стали 12Х18Н9ТЛ.

По заказу

— Электронасосы могут быть изготовлены в климатическом исполнении Т(ТВ и ТС), на частоту тока 60 Гц
— Электронасосы могут быть изготовлены в малошумном исполнении
— Возможна поставка дополнительного комплекта запасных частей за отдельную плату
— Возможно изготовление рабочих колес из нержавеющих сталей

Комплект поставки

— Насос ЛМ в сборе с двигателем
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации

Ограничения применения насосов типа ЛМ:

не допускается перекачка горючих и легковоспламеняющихся жидкостей,

не допускается установка насоса в жилых зданиях.

Преимущества использования насосов типа ЛМ

— Надежность, долговечность, экономичность
— Удобство монтажа и обслуживания
— Малошумность
— Компактность
— Взаимозаменяемость

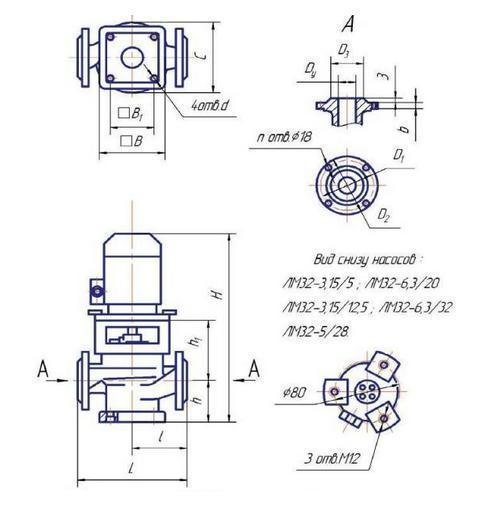

Габаритный чертёж насосов типа ЛМ

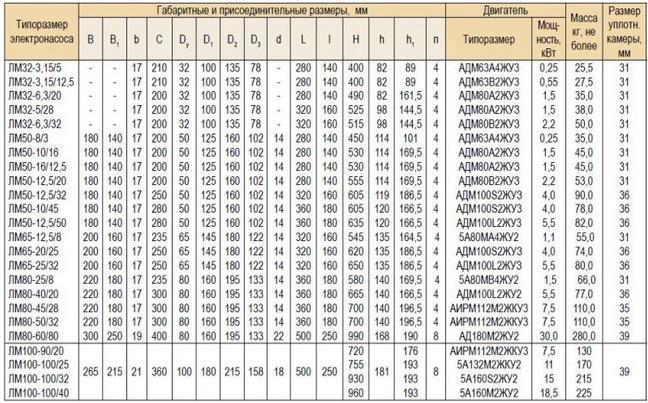

Таблица габаритных размеров насосов типа ЛМ
