Насосы АХП полупогружные для химических производств
Перекачиваемая среда: предназначен для перекачивания химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год.
Температура перекачиваемой жидкости от — 40 до + 120 ºС. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Условное обозначение: например, АХПО 45/54а(б)-1,3-К-СД(Щ)1, где
АХПО — 1 — см.пп.1,4; 45-подача, м³/ч; 54-напор,м;
а(б) — условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q-H»;
1,3 - глубина погружения, м;
К - условное обозначениематериала проточной части;
СД — условное обозначение двойного сальникового уплотнения;
Щ - щелевое уплотнение.
Конструкция
Агрегат электронасосный типа «АХП» состоит из насоса и двигателя. Привод насоса осуществляется через соединительную муфту.
Корпус насоса крепится к нижней части опорной плиты с помощью подвески.
На плите опорной, при помощи которой насос крепится к фланцу емкости с перекачиваемой жидкостью, смонтирована стойка с подшипником качения. К стойке с помощью фонаря крепится двигатель. Между корпусом насоса и подвеской, а также между подвесками для IV варианта устанавливается корпус подшипника скольжения с вкладышем.
Уплотнение вала
• Двойной мягкий сальник
• Двойное торцовое уплотнение
Материалы
Исполнения насосов по материалу могут быть «К», «Е», «И»
Электроподключение
Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный
По заказу
— Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.
— Насосы могут изготавливаться во взрывобезо-пасном исполнении.
Комплект поставки
— Насос
— Электродвигатель
— Муфта
— Паспорт, совмещенный с инструкцией по монтажу и эксплуатации
Комплектующие двигателя
В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.

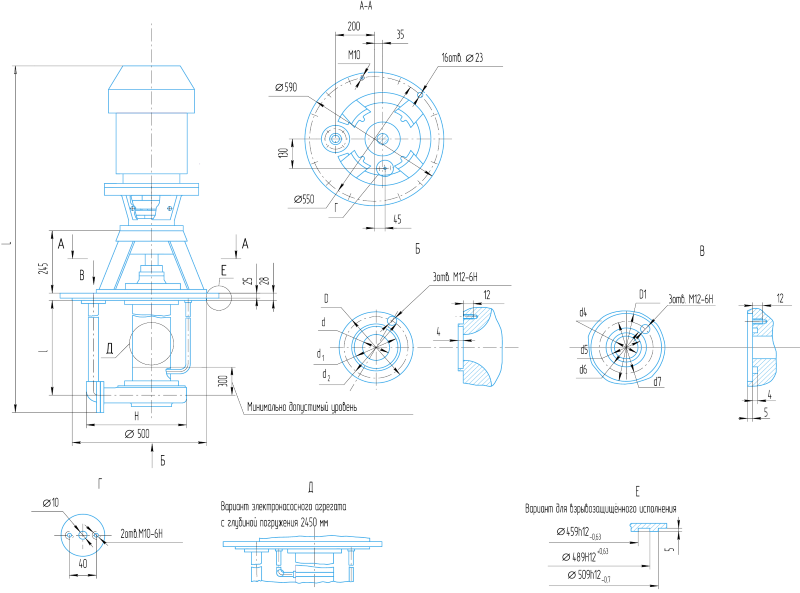

Характеристики, габаритные и присоединительные размеры
Название | Номин. | Номин. | Рабочая зона | ρ мах*, | Электродвигатель | Габаритные размеры | Диаметр | Масса | Масса | |||||
подача, | напор, | марка | кВт | об/мин | L | H | вход | выход | ||||||
АХП(О) 50-32-200 | 12,5 | 50 | 9…19 | 45…52 | 1,0 | АИР 132M2 | 11 | 3000 | 1605 ÷ 3355 | 355 | 50 | 32 | 155÷240 | 245÷330 |
1,3 | АИР 160S2 | 15 | 3000 | 1710 ÷ 3460 | 355 | 50 | 32 | 155÷240 | 290÷380 | |||||
1,85 | АИР 160M2 | 18,5 | 3000 | 1750 ÷ 3500 | 355 | 50 | 32 | 155÷240 | 310÷400 | |||||
АХП(О) 50-32-200а | 12 | 41 | 8,5…18 | 37…42 | 1,0 | АИР 112M2 | 7,5 | 3000 | 1540 ÷ 3290 | 355 | 50 | 32 | 155÷240 | 215÷300 |
1,3 | АИР 132M2 | 11 | 3000 | 1605 ÷ 3355 | 355 | 50 | 32 | 155÷240 | 245÷330 | |||||
1,85 | АИР 160S2 | 15 | 3000 | 1710 ÷ 3460 | 355 | 50 | 32 | 155÷240 | 290÷380 | |||||
АХП(О) 50-32-200б | 11,5 | 32 | 8…17 | 27…33 | 1,3 | АИР 112M2 | 7,5 | 3000 | 1540 ÷ 3290 | 355 | 50 | 32 | 155÷240 | 215÷300 |
1,85 | АИР 132M2 | 11 | 3000 | 1605 ÷ 3355 | 355 | 50 | 32 | 155÷240 | 245÷330 | |||||
АХП(О) 65-50-160 | 25 | 32 | 16…38 | 28…35 | 1,3 | АИР 132M2 | 11 | 3000 | 1605 ÷ 3355 | 350 | 65 | 50 | 160÷245 | 250÷340 |
1,85 | АИР 160M2 | 18,5 | 3000 | 1750 ÷ 3500 | 350 | 65 | 50 | 160÷245 | 315÷405 | |||||
АХП(О) 65-50-160а | 24,5 | 26 | 15,5…35 | 22…30 | 1,0 | АИР 112M2 | 7,5 | 3000 | 1545 ÷ 3295 | 350 | 65 | 50 | 160÷245 | 220÷310 |
1,3 | АИР 132M2 | 11 | 3000 | 1605 ÷ 3355 | 350 | 65 | 50 | 160÷245 | 250÷340 | |||||
1,85 | АИР 160S2 | 15 | 3000 | 1710 ÷ 3460 | 350 | 65 | 50 | 160÷245 | 295÷385 | |||||
АХП(О) 65-50-160б | 23,5 | 20 | 15…32 | 16…22 | 1,3 | АИР 112M2 | 7,5 | 3000 | 1545 ÷ 3295 | 350 | 65 | 50 | 160÷245 | 220÷310 |
1,85 | АИР 132M2 | 11 | 3000 | 1605 ÷ 3355 | 350 | 65 | 50 | 160÷245 | 250÷340 | |||||
АХП(О) 80-65-160 | 50 | 32 | 32…62 | 31…32 | 1,0 | АИР 132M2 | 11 | 3000 | 1600 ÷ 3350 | 370 | 80 | 65 | 175÷270 | 265÷355 |
1,3 | АИР 160S2 | 15 | 3000 | 1690 ÷ 3440 | 370 | 80 | 65 | 175÷270 | 300÷390 | |||||
1,85 | АИР 160M2 | 18,5 | 3000 | 1730 ÷ 3480 | 370 | 80 | 65 | 175÷270 | 320÷410 | |||||
АХП(О) 80-65-160а | 45 | 26 | 29…59 | 25…26 | 1,3 | АИР 132M2 | 11 | 3000 | 1600 ÷ 3350 | 370 | 80 | 65 | 175÷270 | 265÷355 |
1,85 | АИР 160S2 | 15 | 3000 | 1690 ÷ 3440 | 370 | 80 | 65 | 175÷270 | 300÷390 | |||||
АХП(О) 80-65-160б | 42 | 20 | 22…55 | 19…20 | 1,0 | АИР 112M2 | 7,5 | 3000 | 1540 ÷ 3290 | 370 | 80 | 65 | 175÷270 | 230÷320 |
1,85 | АИР 132M2 | 11 | 3000 | 1600 ÷ 3350 | 370 | 80 | 65 | 175÷270 | 265÷355 | |||||
