Насос двухстороннего входа 2Д2000-21
| Наличие товара | Под заказ |
| Вес товара | 2975 кг |
| Марка | Параметры | |||
| насоса | Q м3/ч | H м | N кВт | Агрегата |
| 2Д2000-21 | 1250 | 13 | 75 | 473 499 |
| 2Д2000-21а | 1250 | 10 | 55 | 470 879 |
| 2Д2000-21 | 2000 | 21 | 160 | 604 254 |
| 2Д2000-21а | 1750 | 18 | 110 | 529 147 |
| 2Д2000-21 прав.вр. | 1250 | 13 | 75 | 473 499 |
| 2Д2000-21а прав.вр. | 1250 | 10 | 55 | 470 879 |
| 2Д2000-21 прав.вр. | 2000 | 21 | 160 | 604 254 |
| 2Д2000-21а прав.вр. | 1750 | 18 | 110 | 529 147 |
Назначение и конструкция
Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы.
Технические характеристики
| Марка насоса | Подача, м3/ч | Напор, м | Допускаемый кавитационныи запас, м | Частота вращения, об/мин | Мощность эл.двигателя, кВт | Масса агрегата, кг | Масса насоса, кг |
|---|---|---|---|---|---|---|---|
| 2Д2000-21 | 2000 | 21 | 5,0 | 1000 | 160 | 1565 | 2975 |
| 2Д2000-21 | 2000 | 21 | 5,0 | 1000 | 75 | 1565 | 2710 |
| 2Д2000-21а | 1750 | 18 | 5,0 | 1000 | 110 | 1565 | 2930 |
| 2Д2000-21а | 1750 | 18 | 5,0 | 1000 | 55 | 1565 | 2640 |
| 2Д2000-21 | 1250 | 13 | 3,0 | 750 | - | 1565 | - |
| 2Д2000-21а | 1250 | 10 | 3,5 | 750 | - | 1565 | - |

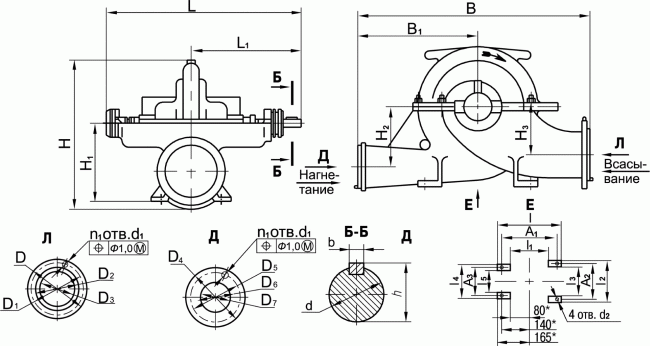

Габаритные размеры
Размеры в мм | |||||||||||||
L | L1 | I | I1 | I2 | I3 | I4 | I5 | B | B1 | H | H1 | H2 | H3 |
1590 | 885 | 850 | 450 | 940 | 600 | 630 | 290 | 1200 | 500 | 1160 | 710 | 400 | 400 |
Размеры в мм | |||||||||||
A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 |
670±1,1 | 810±1,1 | 510±1,1 | 85-0,31 | 670 | 620 | 585 | 500 | 565 | 515 | 482 | 400 |
Размеры в мм | Pу, МПа (кгс/см2) вх/вых | ||||||
d | d1 | d2 | d3 | n | n1 | b | |
26 | 26 | 35 | 60k6(+0,021 +0,002) | 20 | 16 | 22 N9(-0,052), h9(-0,052) | 1,0(10)1,0(10) |

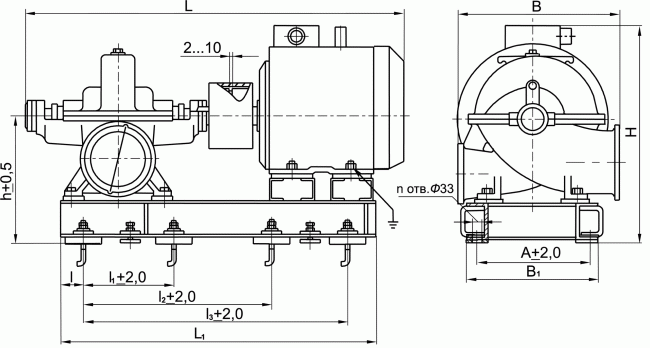

Марка насоса | Размеры в мм | n | ||||||||||
L | L1 | I | I1 | I2 | I3 | B | B1 | A | H | h | ||
2Д2000-21 | 2790 | 2345 | 485 | - | 800 | 1450 | 1200 | 765 | 670 | 1435 | 980 | 6 |
2640 | 2345 | 1485 | ||||||||||
2710 | 2300 | 1405 | ||||||||||
2710 | 1405 | |||||||||||
2605 | 1450 | |||||||||||
2Д2000-21а | 2790 | 2345 | 485 | 800 | 1450 | 1200 | 765 | 670 | 1435 | 980 | 6 | |
2605 | 2300 | 1450 | ||||||||||
2605 | 2300 | 1450 | ||||||||||
